常温硬化型 無溶剤・無機質コーティング材料 セラトン・セラニック |
|
CERATON NP 比較・施工実績
セラトン・従来型塗料 比較一覧表
|
セラトン
PTN NP |
一般有機系塗料 |
燃焼性 |
不燃 |
可燃(消防上の制約を受ける) |
ガス有害性 |
燃焼ガスの発生無し |
燃焼ガスが発生する |
耐熱性 |
250℃程度で分子が割れる |
一般に150℃迄で分解 |
耐候性 |
紫外線・酸・バクテリア類に侵されない |
紫外線・酸・バクテリア類により劣化する |
耐湯性 |
膨張無成分溶出無し |
膨張する成分溶出あり |
防汚性 |
汚れにくい汚れが簡単に落ちる |
汚れやすい物が多い |
防錆力 |
かなり強い |
特殊な物を除けばやや弱い |
塗膜の経時変化 |
ほとんど無し |
チョーキングなど劣化する |
耐薬品性 |
優れている |
特殊な物を除けばやや弱い |
硬度(鉛筆硬度) |
HB〜3H 5H〜6H |
2H〜3H |
耐磨耗性 |
強い |
悪く、キズが付きやすい |
耐油性 |
油類に変化無し |
膨張、溶解などあり |
屈曲性 |
180°程度 15°程度 |
180° |
塗膜の厚さ |
45ミクロン〜15ミクロン |
15〜45ミクロン(重ね塗り) |
リコート性 |
ある(前処理が必要) |
ある(前処理が必要) |
美観 |
光度・明度優れている |
光度・明度優れている |
資源保有量 |
無限(酸素とケイ素) |
有限(石油資源) |
施工時の安全性 |
安全 |
火気・揮発性溶剤で問題あり |
公害性 |
ほとんど無い |
大気汚染・水質汚染・悪臭の原因 |
廃棄公害性 |
ほとんど無い |
溶剤廃液・塗料カスの処理問題 |
臭気公害性 |
ほとんど無い |
シンナー臭など甚だしい |
耐久性 |
15〜25年 |
10年程度 |
塗装仕様書(標準)
- 適用箇所:コンクリート部落書き対策塗装
- 施工区分:現場施工
- 使用材料一覧
規格 |
塗料名 |
商品名 |
コンクリート面用 下地調整(1)
下地調整(2)
下 塗
上 塗
|
樹脂モルタル
無溶剤3材型無機質塗材
無溶剤1液型無機質塗料
無溶剤1液型無機質塗料 |
ニッペビルガード
LTコート
セラトンPTN
セラトンNP |
- 塗装仕様
工程 |
商品名 |
色相 |
塗装方法 |
使用量
(g/u) |
膜 厚
(μ/u) |
塗装間隔 |
素地調整 |
劣化塗膜・表面粉化物をディスクサンダーにて完全除去 |
4hr以内 |
下地処理(1) |
ニッペビルガード |
淡グレー |
コテ |
1000 |
200 |
6hr〜7日 |
下地処理(2) |
LTコート |
淡グレー |
コテ |
500 |
200 |
6hr〜7日 |
下 塗 |
セラトンPTN |
指定色 |
刷毛及びローラー |
130 |
45 |
6hr〜7日 |
上 塗 |
セラトンNP |
クリアー |
刷毛及びローラー |
80 |
15 |
―――― |
- 混合希釈要領
商品名 |
希釈剤 |
希釈率 |
セラトンPTN |
セラトン専用希釈剤 |
0〜 5% |
- 注意事項
- 吹付け塗装の場合は30%アップで積算して下さい。
- 塗装間隔の下限は、20℃の場合を示します。気温の高低によって硬化時間が変化するため、硬化乾燥していることを確認して塗り重ねを行って下さい。
- セラトンは、空気中の湿気と反応するため、必要量のみ取り出し、元缶は密閉し保管して下さい。
- シンナー・水での希釈は出来ません。専用の粘度調整剤を使用して下さい。
- 混合塗料の可使時間は気温20℃で3〜4時間です。作業を中断する際には作業容器内に塗料を残さないこと。
- 刷毛・容器等、塗装用具の洗浄はラッカー系シンナーを使用して下さい。
塗装仕様書(標準)
- 適用箇所:鋼構造物落書対策塗装
- 施工区分:現場塗装
- 使用材料一覧
適用箇所規格 |
塗料名 |
商品名 |
鋼構造物面重防食塗装 下塗
中塗(1)
中塗(2)
上塗 |
無溶剤2液型無機質系塗料
無溶剤2液型無機質系塗料
無溶剤1液型無機質系塗料
無溶剤1液型無機質系塗料 |
セラニックプライマー
セラニック 中塗 グレー
セラトン PTN
セラトン NP |
- 塗装仕様
工 程 |
商品名 |
色相 |
塗装方法 |
使用量
(g/u) |
膜厚
(μ/u) |
塗装間隔 |
素地調整 |
3種ケレンA
1.錆・浮き錆・劣化塗膜・表面粉化物をディスクサンダーにて完全除去。
2.清掃を行い、乾燥した清浄な面とする。 |
下 塗 |
セラニックプライマー |
錆 |
刷 毛・ローラー |
150 |
50 |
6hr〜7日 |
中 塗(1) |
セラニック 中塗 |
グレー |
刷 毛・ローラー |
150 |
50 |
6hr〜7日 |
中 塗(2) |
セラトン PTN |
指定色 |
刷 毛・ローラー |
130 |
45 |
6hr〜7日 |
上 塗 |
セラトン NP |
クリアー |
刷 毛 |
80 |
15 |
――― |
- 混合希釈要領
商品名 |
希釈剤 |
希釈率 |
セラニックプライマー |
セラニックプライマー
専用希釈剤 |
0 〜 5 % |
セラニック |
セラニック専用希釈剤 |
0 〜 5 % |
セラトンPTN |
セラトン専用希釈剤 |
0 〜 5 % |
- 注意事項
- 装間隔の下限は、20℃の場合を示します。気温の高低によって硬化時間が変化するため、硬化乾燥していることを確認して塗り重ねを行って下さい。
- セラトンは、空気中の湿気と反応するため、必要量のみ取り出し、元缶は密閉し保管して下さい。
- シンナー・水での希釈は出来ません。専用の粘度調整剤を使用して下さい。
- 混合塗料の可使時間は気温20℃で3〜4時間です。作業を中断する際には作業容器内に塗料を残さないこと。
- 刷毛・容器等、塗装用具の洗浄はラッカー系シンナーを使用して下さい。
施工例

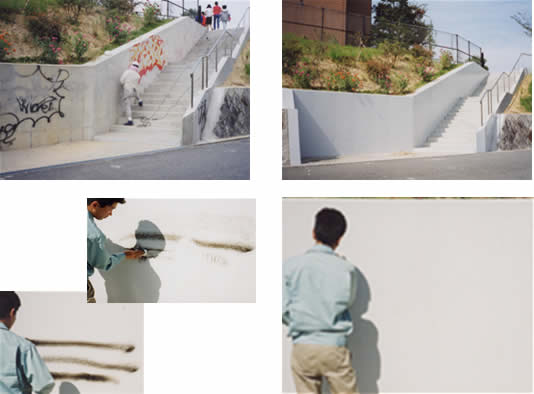

短期大学キャンパス 落書き防止仕様
キャンパス全景 |
施工対象部 拡大 |
|
|
下地調整(兼 落書き除去) |
落書き防止仕様 施工完了 |
|
落書き除去 開始(専用除去液を使用)
落書き除去硬化確認(ラッカースプレー吹付け) |
落書き完全除去 確認 |
落書貼紙対策施工実績及び試験箇所
施工年月日 |
発注者名 |
施工箇所 |
平成12年 6月 |
建設省荒川下流工事事務所 |
岩淵水門 |
平成13年 3月 |
国土交通省横浜国道工事事務所 |
保土ヶ谷出張所管内 |
平成14年 3月 |
国土交通省盤城国道工事事務所 |
長塚地下歩道 |
平成14年 7月 |
同志社女子短期大学 |
同校キャンパス壁面 |
平成14年 3月 |
東 京 都 |
杉並地盤沈下観測所 |
平成14年 3月 |
国土交通省長野工事事務所 |
長地トンネル |
平成14年 3月 |
国土交通省盤城国道工事事務所 |
大熊地下歩道 |
平成16年 7月 |
国土交通省鶴見河川国道事務所 |
鶴見ボックスカルバート壁面 |
平成17年 3月 |
中央高速道路公団 |
中央自動車道柳ヶ壷橋 |
平成17年 3月 |
千葉県松戸市 |
松戸市壁面 |
平成18年 2月 |
東京都 |
新田端大橋貼紙対策 |
平成18年 2月 |
東北電力株式会社 |
青森市内分電盤落書 |
平成18年 3月 |
国土交通省横浜国道事務所 |
ポリカーボネイト板 |
平成18年 3月 |
国土交通省横浜国道事務所 |
横浜新道コンクリート側壁 |
平成18年11月 |
青森県庁 |
竜飛岬遊歩道 |
|
